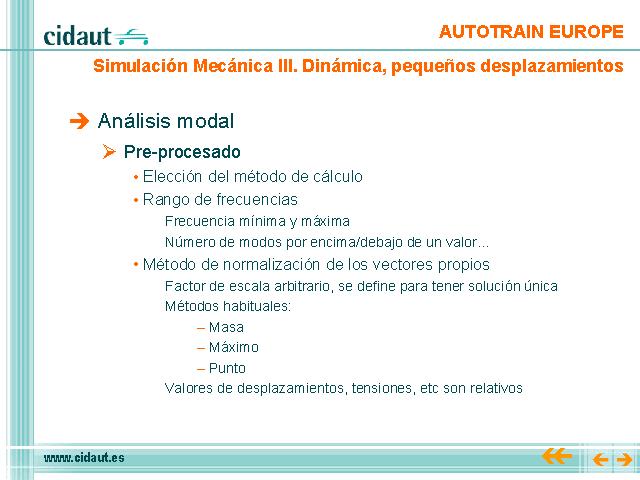

ANÁLISIS MODAL
Para realizar un análisis modal utilizando un código de elementos finitos hay que elegir varios parámetros:
Método de cálculo: en la mayoría de los problemas prácticos se emplea el de Lanczos.
Rango de frecuencias de interés
Método de normalización
Masa: es el más habitual, minimiza los requerimientos computacionales y de almacenamiento
{Φ}T[M]{Φ}=[I]
Máximo: el máximo valor de desplazamiento se iguala a 1
Punto: se elige una determinada componente de desplazamiento para que su valor sea siempre 1
Desplazamientos, tensiones modales, etc. son cantidades relativas, pero sirven para identificar zonas problemáticas.
Una cantidad importante es la energía de deformación modal. Indica las zonas con más deformación elástica (energía), estos elementos son los que más influyen en la deformación y frecuencia de un modo
