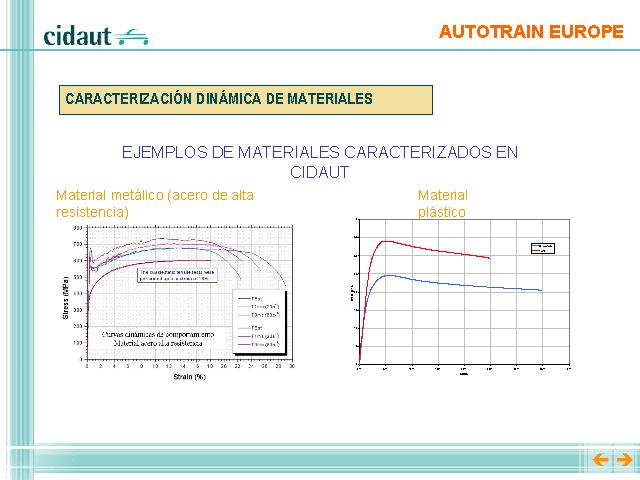

Se presentan los resultados de caracterización de 2 materiales realizados en CIDAUT mediante la metodología descrita.
La figura de la izquierda corresponde a las curvas características de un material metálico, concretamente un acero de alta resistencia. Se han ensayado 3 velocidades diferentes, 50 mm/min (cuasiestático), 1 m/s y 3 m/s, y se comprueba claramente como a medida que se aumenta la velocidad de deformación el material se rigidiza (entre la curva dinámica y la cuasiestática existe un incremento de aproximadamente un 25% en la tensión).
La figura de la derecha corresponde a las curvas de comportamiento obtenidas en la caracterización de un material plástico, ensayado a las velocidades de 50 mm/min (cuesiestático) y 1 m/s. Se comprueba nuevamente la rigidización del comportamiento debido al efecto de la velocidad, que incluso es más acusada que en el caso del material metálico. También se comprueba el efecto de la fragilización del comportamiento del material con la velocidad (la rotura se produce a menor elongación).
